Grille composite vs grille en plastique : quelle est la différence ?
Les caillebotis composites et les caillebotis en plastique peuvent sembler similaires à première vue, mais leurs performances structurelles peuvent être très différentes. La différence la plus importante ne réside généralement pas dans le mot « plastique » lui-même, mais dans le fait que le matériau contient ou non un système de renforcement continu tel que la fibre de verre.
Pour les plates-formes industrielles, les passerelles, les couvertures de drainage et les structures d'accès, les ingénieurs doivent évaluer plus que la résistance à la corrosion. La capacité de charge, la portée, la rigidité, la température, la résistance aux chocs, la résistance au glissement et la stabilité dimensionnelle à long-terme peuvent tous affecter le choix correct des matériaux.
Le caillebotis FRP est un type de caillebotis composite renforcé fabriqué à partir d'un renfort en fibre de verre et d'une matrice de résine thermodurcissable. Les produits de caillebotis FRP de Preet sont disponibles dans des configurations moulées et pultrudées pour différentes exigences de charge et d'application.
Qu'est-ce qu'un caillebotis composite ?
Les caillebotis composites constituent une vaste catégorie de caillebotis fabriqués à partir de deux matériaux ou plus pour obtenir une combinaison de propriétés structurelles et environnementales.
Dans les applications industrielles, les caillebotis composites FRP combinent généralement :
- Renfort en fibre de verre pour la résistance structurelle
- La résine comme matériau de matrice
- Traitements de surface pour la résistance au glissement et la durabilité
- Différents systèmes de résine pour différents environnements
Le renfort en fibre de verre supporte une partie importante de la charge structurelle, tandis que la résine lie le renfort ensemble et offre une résistance à l'humidité et à de nombreux produits chimiques.
C'est pourquoi les caillebotis renforcés de fibre de verre-ne doivent pas être traités comme l'équivalent d'un panneau en plastique non renforcé simplement parce que les deux contiennent des matériaux polymères.
Qu'est-ce qu'une grille en plastique ?
Les caillebotis en plastique font généralement référence aux caillebotis fabriqués principalement à partir de matériaux polymères sans le même renfort continu en fibre de verre que celui utilisé dans les caillebotis structurels en FRP.
Selon le produit, les caillebotis en plastique peuvent être fabriqués à partir de matériaux tels que le polypropylène, le polyéthylène, le PVC ou d'autres polymères thermoplastiques.
Les grilles en plastique peuvent être utiles pour le drainage léger, la ventilation, les zones piétonnes et les applications où les charges structurelles sont limitées. Cependant, les performances d'une grille en plastique spécifique dépendent fortement de son type de polymère, de sa méthode de fabrication, de sa géométrie, de sa plage de température et de son renforcement, le cas échéant.
Par conséquent, les « grilles en plastique » constituent une vaste catégorie de produits plutôt qu’un seul matériau standardisé.

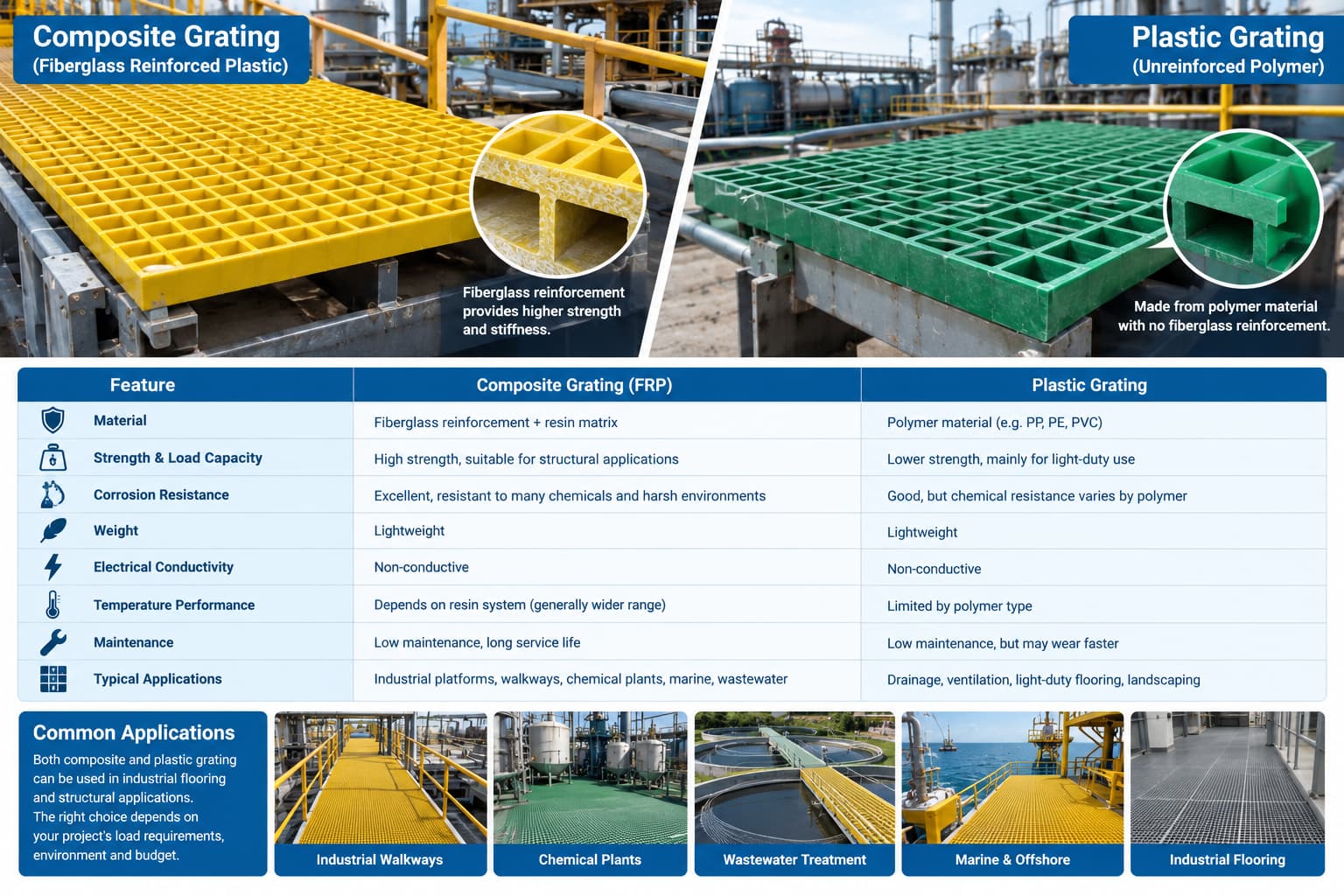

Grille composite vs grille en plastique : principales différences
| Propriété | Grille composite FRP | Grille en plastique typique |
|---|---|---|
| Renforcement | Renfort en fibre de verre dans une matrice de résine | Matériau principalement polymère ; le renforcement varie selon le produit |
| Résistance structurelle | Élevé pour des profils structurels correctement conçus | Généralement mieux adapté aux applications-légères |
| Rigidité | Plus élevé grâce au renfort en fibre de verre | Dépend fortement du polymère et de la géométrie |
| Résistance à la corrosion | Excellent dans de nombreux environnements chimiques et humides | Généralement excellent contre la rouille ; la compatibilité chimique varie |
| Conductivité électrique | Normalement non-conducteur | Normalement non-conducteur |
| Poids | Léger par rapport à l'acier | Généralement léger |
| Performances en température | Dépend du système de résine et de la conception | Fortement dépendant du type de polymère |
| Utilisation structurelle à longue-portée | Convient aux applications structurelles techniques | Souvent plus limité |
1. Le renforcement en fibre de verre fait une différence structurelle
La principale différence technique entre le caillebotis composite FRP et le caillebotis en plastique ordinaire est le renforcement.
Dans les caillebotis FRP, le renforcement en fibre de verre fournit un cadre structurel à l'intérieur de la matrice polymère. La fibre de verre continue peut fournir une résistance longitudinale élevée aux produits pultrudés, tandis que le caillebotis FRP moulé utilise un agencement de renforcement multidirectionnel.
Ce renfort permet au caillebotis FRP de fonctionner comme un matériau de revêtement de sol structurel plutôt que simplement comme un écran en plastique léger.
Pour les applications industrielles où des personnes, des équipements ou des charges de maintenance doivent traverser un panneau, le renforcement structurel devient particulièrement important.
2. Capacité de charge et portée
La capacité de charge doit être l’un des premiers facteurs pris en compte lors de la sélection d’un caillebotis industriel.
Une grille de drainage en plastique peut bien fonctionner sous la charge prévue, mais peut ne pas convenir à une plate-forme de maintenance-de longue durée. Le caillebotis FRP peut être conçu avec des dimensions de barres d'appui-, des épaisseurs de panneaux et un espacement de support spécifiques pour répondre aux exigences structurelles.
Les ingénieurs doivent évaluer :
- Charge uniformément répartie
- Charge concentrée
- Durée de support
- Dimensions de la-barre de roulement
- Épaisseur du panneau
- Déviation admissible
- Conditions d'impact
- Facteurs de sécurité
Pour des considérations techniques détaillées, voirCapacité de charge des grilles FRP : comment les ingénieurs calculent les exigences de chargement en toute sécurité.
3. Rigidité et déflexion
La résistance seule ne détermine pas si un panneau caillebotis convient à une plate-forme industrielle.
Un panneau peut avoir une résistance ultime suffisante mais néanmoins fléchir trop sous une charge de service normale. Une déflexion excessive peut créer une surface de marche inconfortable, affecter l’alignement de l’équipement ou produire des mouvements indésirables.
Le renforcement en fibre de verre confère généralement aux caillebotis structurels FRP une rigidité plus élevée que de nombreux produits polymères non renforcés de géométrie similaire.
Pour les applications techniques, la portée et la flèche doivent donc être prises en compte ainsi que les tableaux de charges et les propriétés de section du fabricant.
4. Résistance à la corrosion : les deux peuvent être bonnes, mais la chimie compte
Le FRP et de nombreux matériaux plastiques peuvent offrir une excellente résistance à la rouille, car aucun d’eux n’est basé sur l’acier au carbone conventionnel.
Toutefois, la résistance à la corrosion ne doit pas être interprétée comme une résistance chimique universelle.
Le matériau approprié dépend de l’environnement réel, notamment :
- Type chimique
- Concentration chimique
- Température de fonctionnement
- Durée d'exposition
- Niveau d'humidité
- Exposition aux UV
- Produits chimiques de nettoyage
Pour les caillebotis FRP, la sélection de la résine est particulièrement importante. Les systèmes isophtaliques en polyester et en ester vinylique peuvent offrir différents niveaux de résistance chimique et doivent être sélectionnés en fonction des conditions du projet.
LireComment choisir la bonne résine de réseau FRPpour plus d’informations sur la sélection de résine.
5. Température et stabilité dimensionnelle
Les produits en plastique thermoplastique peuvent ramollir ou perdre leur stabilité dimensionnelle à mesure que la température s'approche de la limite de fonctionnement du matériau. Le comportement exact dépend de la formulation du polymère.
Le FRP est également-sensible à la température, en particulier parce que la matrice de résine influence les performances en température de service-du matériau. Par conséquent, le FRP ne doit pas être décrit comme étant totalement résistant à la température.
Pour les deux matériaux, les ingénieurs doivent confirmer la plage de températures de fonctionnement recommandée par le fabricant avant de spécifier le produit à proximité d'équipements chauds, de conduites de vapeur, de fours ou d'autres sources de température élevée.
6. Résistance au glissement et sécurité des travailleurs
Pour les revêtements de sol industriels, le choix des matériaux ne représente qu’une partie de l’équation de sécurité. La finition de la surface est tout aussi importante.
Les caillebotis FRP sont généralement disponibles avec des surfaces concaves, moulées ou granuleuses conçues pour améliorer la traction dans les environnements humides ou huileux.
Ceci est particulièrement utile dans :
- Stations d'épuration des eaux usées
- Installations de traitement chimique
- Plateformes marines
- Installations pétrolières et gazières
- Tours de refroidissement
- Plateformes de maintenance industrielle
Les caillebotis en plastique peuvent également être fabriqués avec des surfaces texturées, mais les performances de glissement appropriées doivent être vérifiées pour l'application prévue.
7. Poids et installation
Les caillebotis en FRP et en plastique sont généralement plus légers que les caillebotis en acier, ce qui peut simplifier le transport et la manipulation.
Cependant, les caillebotis structurels FRP offrent une combinaison importante de faible poids et de performances structurelles. Cela le rend particulièrement utile lorsque l'installation nécessite un panneau structurel relativement grand sans le poids d'un système métallique conventionnel.
| Considération relative à l'installation | Grille composite FRP | Grille en plastique |
|---|---|---|
| Manutention manuelle | Généralement facile pour les panneaux industriels | Généralement facile |
| Coupe | Nécessite des outils appropriés en carbure ou en diamant | Souvent facile selon le polymère |
| Supports structurels | Peut être conçu pour un espacement de support défini | Nécessite généralement une assistance plus proche ou spécifique à l'application- |
| Modification du champ | Découpes et perçages possibles avec les méthodes appropriées | Généralement simple selon le matériau |
8. Où le caillebotis composite FRP est généralement le meilleur choix
Le caillebotis composite FRP est particulièrement adapté lorsque le projet nécessite une combinaison de performances structurelles et de résistance à l'environnement.
Les applications typiques incluent :
- Passerelles industrielles
- Plateformes de maintenance surélevées
- Ouvrages de traitement des eaux usées
- Usines de traitement chimique
- Installations offshore et maritimes
- Centrales électriques et sous-stations
- Plateformes de tours de refroidissement
- Zones d'accès aux équipements
- Couvertures de tranchées et ouvrages de drainage
Le caillebotis Preet FRP est disponible sous forme moulée et pultrudée. Le caillebotis moulé fournit un renforcement multidirectionnel, tandis que le caillebotis pultrudé est généralement sélectionné lorsqu'une résistance directionnelle plus élevée et des portées plus longues sont requises.
ExplorerProduits de grille Preet FRPpour les configurations de grille disponibles.
9. Quand une grille en plastique peut être plus appropriée
Les grilles en plastique peuvent toujours être le bon choix lorsque les exigences structurelles sont modestes et que d’autres facteurs sont plus importants.
Par exemple, une grille en polymère léger peut convenir pour :
- Zones de drainage
- Ouvertures d'aération
- Applications piétonnes légères-
- Écrans d'équipement
- Applications décoratives ou architecturales
- Installations temporaires ou facilement remplaçables
Cependant, les ingénieurs devraient éviter de choisir une grille en plastique uniquement parce qu’elle est peu coûteuse ou légère. La capacité de charge réelle du produit, sa capacité de portée, sa plage de température et sa stabilité dimensionnelle doivent être vérifiées en premier.
10. Grille composite FRP moulée ou pultrudée
Lorsque le caillebotis composite FRP est sélectionné, la décision suivante est souvent de savoir si une construction moulée ou pultrudée est appropriée.
| Fonctionnalité | Grille FRP moulée | Grille FRP pultrudée |
|---|---|---|
| Renforcement | Multidirectionnel | Principalement longitudinal |
| Répartition de la charge | Bon dans plusieurs directions | Fort dans la direction principale de la charge |
| Application typique | Plateformes et passerelles industrielles générales | Portées plus longues et applications structurelles plus lourdes |
| Priorité de conception | Performances multidirectionnelles équilibrées | Performance structurelle directionnelle supérieure |
Pour une comparaison détaillée, voirGrille FRP pultrudée ou moulée.
11. Comment sélectionner le bon réseau composite
Un processus de sélection pratique doit commencer par les conditions de fonctionnement réelles plutôt que par le nom du matériau.
- Définir la charge :Déterminez les charges de piétons, d’équipement, de véhicule ou d’entretien.
- Confirmez l'espacement des supports :Établissez une portée dégagée entre les supports structurels.
- Vérifier la déflexion :Confirmez que le panneau sélectionné répond aux limites de maintenance requises.
- Identifier l'environnement :Tenez compte des produits chimiques, de l’humidité, de l’eau salée, de l’exposition aux UV et de la température.
- Sélectionnez la résine :Choisissez un système de résine FRP compatible avec l’environnement.
- Sélectionnez la surface :Utilisez une finition antidérapante-appropriée pour les zones humides ou contaminées.
- Évaluer les connexions :Confirmez que les clips, les attaches et les cadres de support sont compatibles avec la grille.
- Vérifiez les données du fabricant :Utilisez des tableaux de charges et des spécifications techniques réelles plutôt que des hypothèses génériques sur les matériaux.
12. Grille composite ou grille en plastique : laquelle devriez-vous choisir ?
Il n’existe pas de réponse universelle car les deux matériaux sont conçus pour répondre à des exigences de performances différentes.
Choisissez un caillebotis composite FRP lorsque les performances structurelles, la longue portée, la résistance à la corrosion, le faible entretien et la durabilité industrielle sont importants.
Envisagez une grille en plastique lorsque l'application est plus légère et que son faible poids, le drainage, la ventilation ou une simple construction en polymère sont la principale exigence.
Pour les plates-formes industrielles, les passerelles surélevées et les structures de maintenance, le renforcement structurel en FRP peut offrir un avantage significatif par rapport aux produits en plastique non renforcés.
La sélection finale doit toujours être basée sur les données de charge du fabricant, la compatibilité environnementale et les exigences techniques du projet.
Conclusion
Les caillebotis composites et les caillebotis en plastique peuvent tous deux fournir des solutions légères et résistantes à la corrosion-, mais leurs capacités structurelles peuvent être considérablement différentes.
Le caillebotis composite renforcé de fibre de verre-associe une matrice polymère à un renfort en fibre de verre, ce qui lui confère la résistance et la rigidité requises pour de nombreuses applications de revêtements de sol et de plates-formes industrielles. Les caillebotis en plastique peuvent constituer une solution économique pour les utilisations légères-où les charges structurelles et les exigences de portée sont limitées.
Pour les projets impliquant des passerelles industrielles, une exposition à des produits chimiques, des eaux usées, des environnements marins ou des plates-formes de maintenance surélevées, le caillebotis composite FRP doit être évalué comme un matériau structurel plutôt que simplement comme une alternative au plastique.
